Questão 2802282

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 2802282

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Programação Ladder

Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal Catarinense

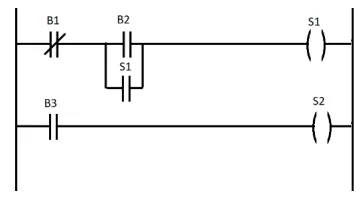

A linguagem denominada Ladder funciona muito similar a diagramas elétricos e sua simbologia, representando seus elementos interligados através de um diagrama lógico.

Considerando Ladder, temos três botões B1, B2 e B3 fisicamente normalmente abertos. Assinale a alternativa que descreve de forma correta o comportamento do sistema.

Alternativa A:
O sistema irá ligar a saída S1 quando o botão B2 estiver pressionado, no momento em que ele for desligado, a saída S1 desligará.
Alternativa B:
O sistema irá ligar a saída S2 quando o botão B3 for pressionado e manterá a saída S2 ligada mesmo depois do botão B3 ser desligado.
Alternativa C:
Toda vez que a saída S1 for ligada, a saída S2 também irá ligar.
Alternativa D:
Quando os botões B1 e B2 forem pressionados, a saída S1 será ligada.
Alternativa E:
Quando o botão B2 for pressionado, a saída S1 irá ligar, permanecendo ligada até que o botão B1 seja pressionado.
