Questão
ID 2801670Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Sequenciais: Flip-flops
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal Catarinense

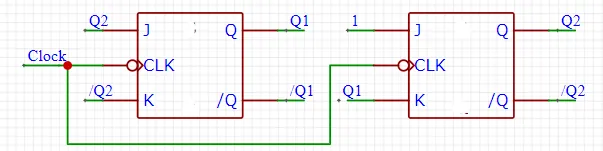

Considerando Flip-flops JK, em que o estado atual Q1Q2=01 (Q1=0 e Q2=1) e com disparo apenas na borda de descida do clock, qual a sequência que este circuito executa com os pulsos de clock?
