Questão
ID 2792305Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5419 – Proteção Contra Descargas Atmosféricas
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: ELETROCAR - Carazinho

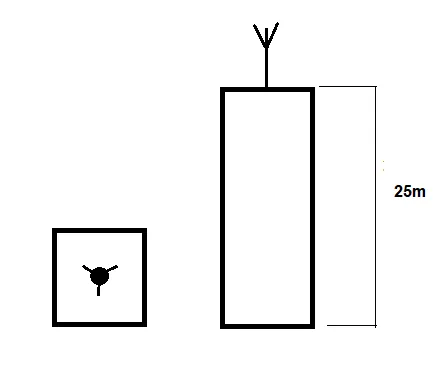

Conforme a NBR 5419 para o projeto de SPDA, foi utilizada uma haste de altura 2,82 m no para-raios Franklin para atender uma residência que requer nível de proteção IV. O prédio residencial é quadrado, conforme a figura abaixo. Determine a área do quadrado inscrita pelo círculo gerado pelo cone de proteção e assinale a alternativa correta. Considere o valor arredondado sem casas decimais.
Nível de Proteção | Ângulo de Proteção ( \(\alpha\) ) em graus, em função da altura da ponta do captor em relação ao solo em metros (b) | |||
h ≤ 20 | 20 < h ≤ 30 | 30 < h ≤ 45 | 45 < h ≤ 60 | |
IV | 55 | 45 | 35 | 25 |
III | 45 | 35 | 25 | a |
II | 35 | 25 | a | a |
I | 25 | a | a | a |
