Questão
ID 2791155Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Três Passos

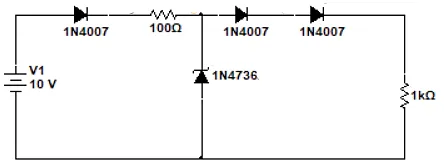

Para o circuito da Figura 2 a seguir, determine a potência no resistor de 1KΩ, sabendo que o diodo IN4736 tem Vz = 6,8V e Iz = 37mA e que o diodo 1N4007 tem Vd = 0,65V. Considere a resistência série do diodo desprezível e o valor arredondado sem casas decimais.
Figura 2
