Questão
ID 2779138Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Empresa Paraibana de Comunicação

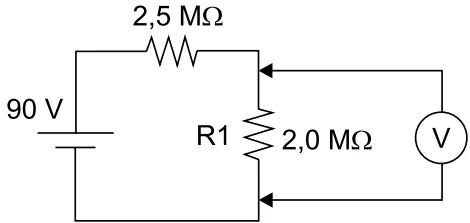

Observe o circuito da figura a seguir.
O voltímetro aplicado tem fundo de escala de 100 V e uma sensibilidade de 20 kΩ/V. Nesta condição, o valor de tensão medido sobre o resistor R1 por este instrumento é de:
