Questão 2754359

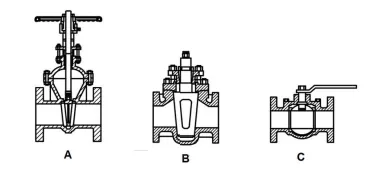

As válvulas são dispositivos destinados a estabelecer, controlar e interromper o fluxo numa tubulação e, por serem um dos acessórios mais importantes da canalização, devem ser bem especificados, escolhidos e localizados. Associe as imagens de válvulas de fechamento com as definições descritas a seguir:

Fonte: Apostila de Desenho de Instalações Hidráulicas Prediais da Universidade Federal do Rio de Janeiro, Escola Politécnica, 2017 - Autor: Roberto Machado Corrêa. Páginas 8 e 10.

Coluna 1

Coluna 2

I - Válvula de Macho: É usada em instalações prediais, para tanques e regas de jardim. Funciona através de uma peça cônica que possui um orifício em forma de trapézio. O escoamento é máximo quando o centro geométrico do orifício coincide com o eixo da tubulação.

II - Válvula de Gaveta: Funciona através de um movimento retilíneo de uma peça de vedação (gaveta). É bastante empregada em canalizações prediais, tais como barriletes, ramais de água e elevatórias de água, vapor e ar comprimido.

III - Válvula de regulagem: É uma válvula de bloqueio de fechamento rápido, usada para vapor, gases, ar comprimido, líquidos puros e vácuo. Funciona pelo acionamento de uma alavanca que controla o fluxo que passa por uma esfera de regulagem central.

Assinale a alternativa que apresenta a correta associação entre as colunas:
