Questão
ID 2749722Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5419 – Proteção Contra Descargas Atmosféricas
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Nova Candelária

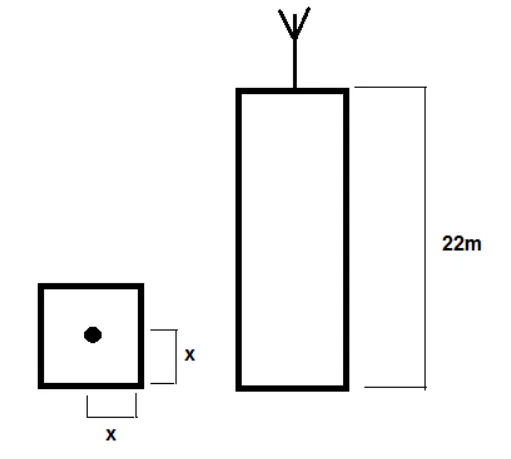

Conforme a NBR 5419 para o projeto de SPDA, determine a área da construção protegida do prédio da imagem a seguir, sabendo que a altura da haste do para-raio Franklin que atende uma residência que requer nível de proteção IV é de 6 m. Considere o valor truncado.
Nível de Proteção | Ângulo de proteção ( \(\alpha\) ) em graus, em função da altura da ponta do captor em relação ao solo em metros. (b) | |||
h < 20 | 20 < h < 30 | 30 < h < 45 | 45 < h < 60 | |
IV | 55 | 45 | 35 | 25 |
III | 45 | 35 | 25 | a |
II | 35 | 25 | a | a |
I | 25 | a | a | a |
