Questão
ID 2728151Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: IADES - Instituto Americano de Desenvolvimento Órgão: Universidade do Distrito Federal

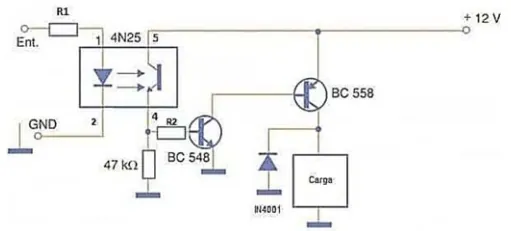

Esse circuito apresenta uma interface de acionamento elétrico realizada por um microcontrolador por meio de um optoacoplador. Assumindo que Vc = 12 V, R1 = 300ohm, Ib do BC548 = 0.5 mA e que a tensão da fonte cai 0,3 V pela saturação do fototransistor, o valor do resistor R2 é de
