Questão
ID 2726562Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2022 Banca: Instituto Consulplan Órgão: Instituto de Saúde e Gestão Hospitalar
O esquema TN possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. São consideradas três variantes de esquema TN, de acordo com a disposição do condutor neutro e do condutor de proteção: esquema TN-S, o condutor neutro e o condutor de proteção são distintos; esquema TN-C-S, as funções de neutro e de proteção são combinadas em um único condutor; esquema TN-C, as funções de neutro e de proteção são combinadas em um único condutor na totalidade do esquema.

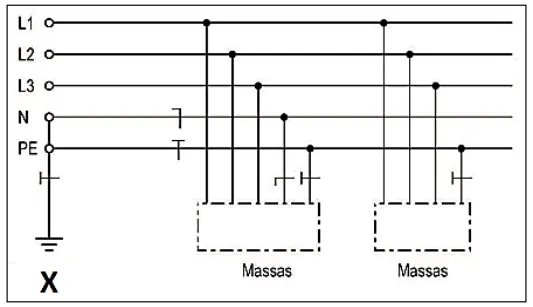

Considerando a figura anterior, a letra X corresponde à(ao):
