Questão
ID 2718496Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão
Ano: 2022 Banca: UFG - Universidade Federal do Goiás Órgão: Prefeitura Municipal de Itiquira

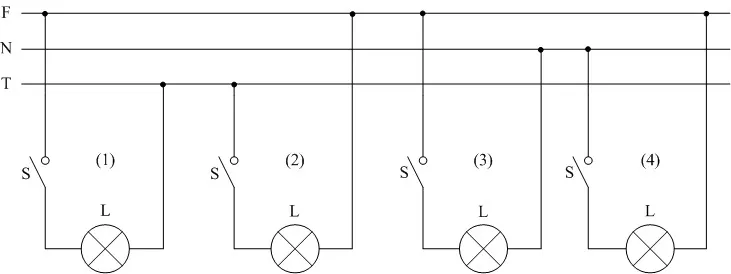

O circuito elétrico representado pela figura a seguir mostra um condutor de Fase (F), um condutor de Neutro (N) e um condutor de Terra (T). A figura também mostra quatro circuitos, numerados de 1 a 4, cada um deles alimentando uma lâmpada (L) por meio de um interruptor (S).
A lâmpada (L) irá acender com o fechamento do interruptor (S) em todos os casos, no entanto, apenas um dos circuitos está instalado de acordo com as recomendações da Norma Brasileira (NBR) n. 5410 da Associação Brasileira de Normas Técnicas (ABNT), que trata de instalações elétricas de baixa tensão. Qual dos circuitos de alimentação de lâmpadas atende às recomendações da ABNT NBR 5410?
