Questão
ID 2718495Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)
Ano: 2022 Banca: UFG - Universidade Federal do Goiás Órgão: Prefeitura Municipal de Itiquira

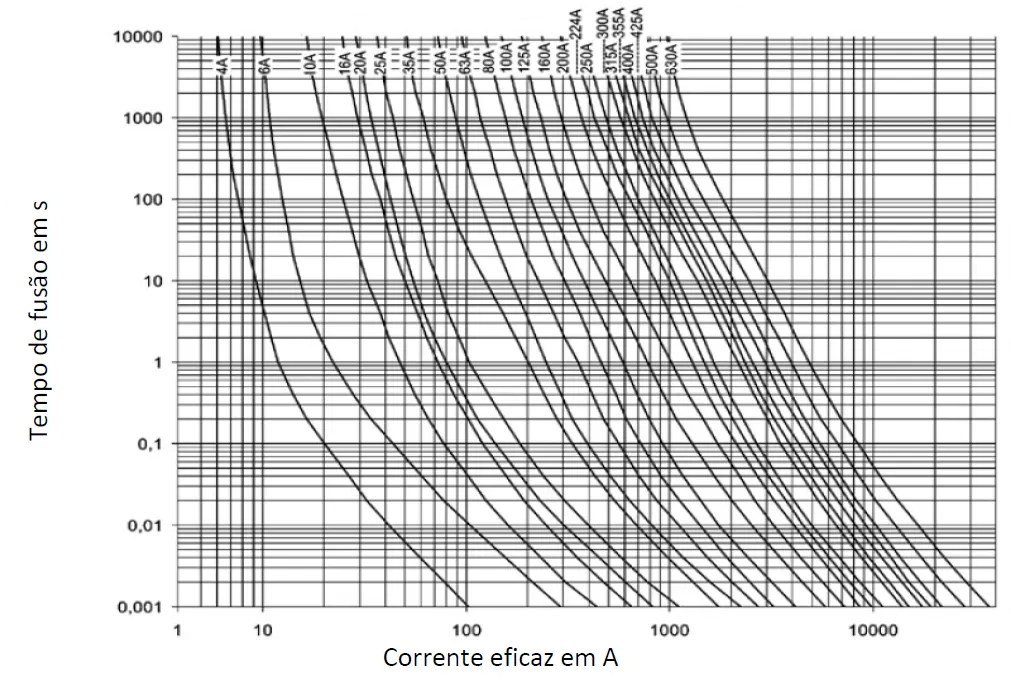

Considere a curva de atuação “tempo x corrente” de um dispositivo de interrupção de corrente sob carga, conforme a Figura 1, a seguir.
Figura 1

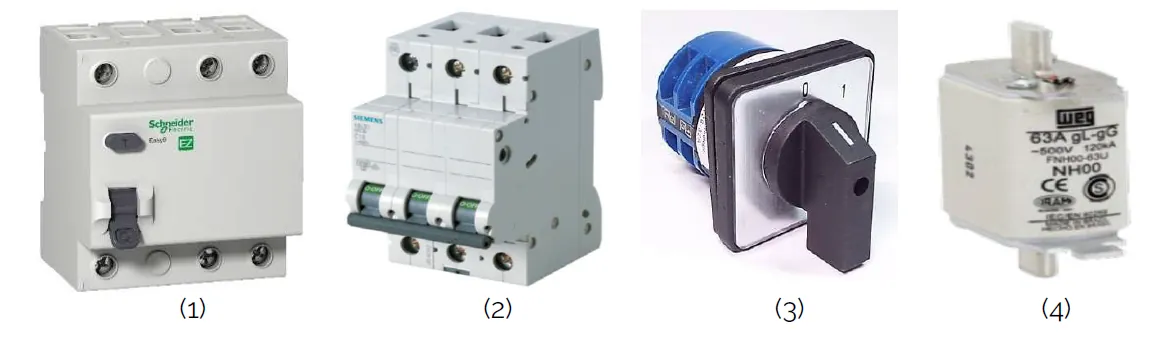

A figura 2, a seguir, apresenta quatro diferentes dispositivos de interrupção de corrente sob carga.
Figura 2
Qual dos quatro dispositivos apresentados na Figura 2 pode ser associado à curva de atuação “tempo x corrente” da Figura 1?
