Questão 2700446

Engenharia Mecatrônica · 2025

Questão

ID 2700446

Disciplina: Engenharia Mecatrônica

Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Tangará da Serra

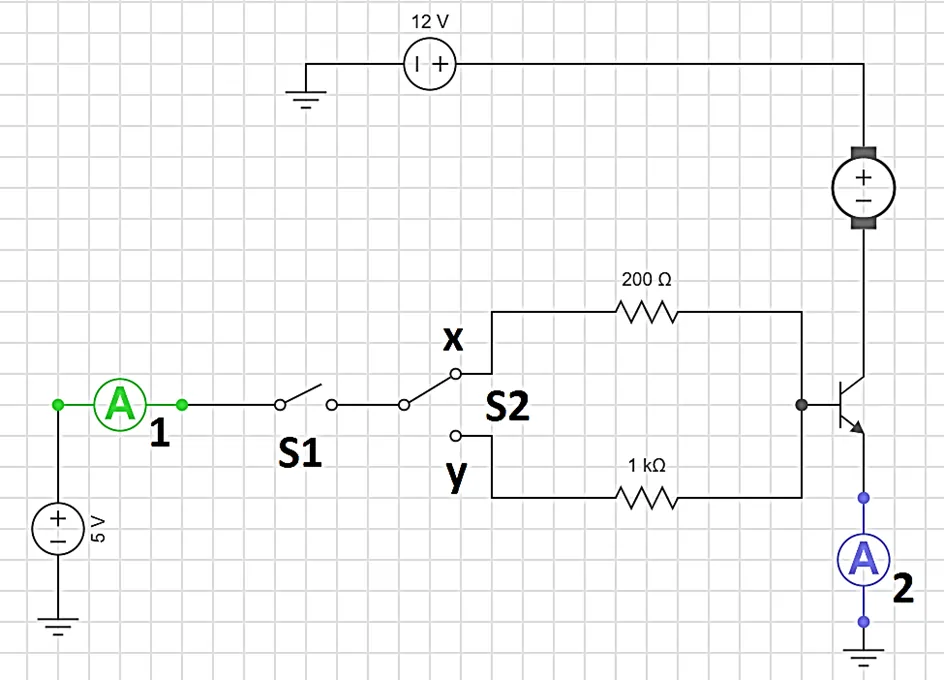

A Figura 11 apresenta uma típica configuração de driver de corrente para acionamento de motores CC.

Observações:

Transistor do tipo Darlington com hfe 1.000 que suporta correntes de coletor e emissor na faixa de 5 A.
Motor CC com corrente de partida de 2 A.

Figura 11

Considerando o funcionamento do circuito e as informações apresentadas, assinale a alternativa correta.

Alternativa A:
No fechamento da chave S1, com a chave S2 na posição Y, o amperímetro A1 registra corrente de 2,04 mA; o amperímetro A2 registra 2,04 A, e o motor entra em funcionamento.
Alternativa B:
Com a chave S1 fechada e a chave S2 na posição X, o amperímetro A1 registra corrente de zero amperes.
Alternativa C:
No fechamento da chave S1, com a chave S2 na posição X, o amperímetro A1 registra corrente de 2,04 mA; o amperímetro A2 registra 2,5 A, e o motor não funciona.
Alternativa D:
No fechamento da chave S1, com a chave S2 na posição X, o amperímetro A1 registra corrente de 8 mA; o amperímetro A2 registra 2,5 A, e o motor funciona em velocidade menor do que quando a chave S2 está na posição Y.
