Questão 2638806

O relé fotocélula é muito utilizado para que as lâmpadas sejam ligadas somente quando o ambiente está com baixa iluminação. Considere o sistema em que o relé fotocélula controla duas lâmpadas.

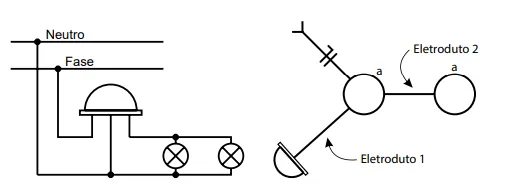

A ligação do sistema é mostrada na figura abaixo, assim como o esquema unifilar.

A fiação dos eletrodutos 1 e 2 foram omitidas.

Assinale a alternativa que apresenta a fiação necessária para o correto funcionamento em cada eletroduto.
