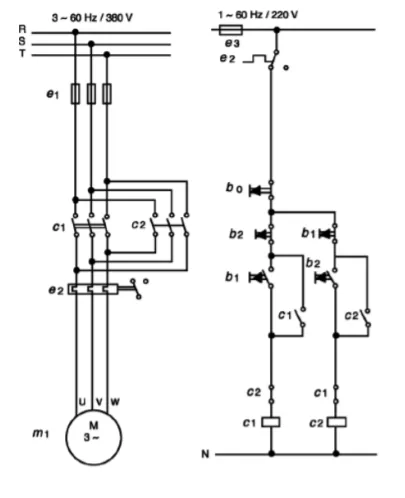

Diagrama de Força Dado o diagrama de força e de comando abaixo, responda às questões 27 e 28. Analise as afirmativas abaixo com relação ao diagrama apresentado. O diagrama de potência apresenta um disjuntor termomagnético tripolar para manobra e proteção. O diagrama de potência apresenta fusíveis para proteção contra curto-circuito. O diagrama de potência apresenta um relé térmico para proteção contra sobrecorrente. O diagrama de comando apresenta um temporizador para a correta sincronização dos contatores. Assinale a alternativa que indica todas as afirmativas corretas .

São corretas apenas as afirmativas 1 e 2.

São corretas apenas as afirmativas 1 e 3.

São corretas apenas as afirmativas 1 e 4.

São corretas apenas as afirmativas 2 e 3.

São corretas apenas as afirmativas 3 e 4.

Questão 2638802

Engenharia Mecatrônica · 2022

ID 2638802

Disciplina: Engenharia Mecatrônica

Assunto: Painéis de Comando

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Pinhalzinho

Diagrama de Força

Dado o diagrama de força e de comando abaixo, responda às questões 27 e 28.

Analise as afirmativas abaixo com relação ao diagrama apresentado.

O diagrama de potência apresenta um disjuntor termomagnético tripolar para manobra e proteção.
O diagrama de potência apresenta fusíveis para proteção contra curto-circuito.
O diagrama de potência apresenta um relé térmico para proteção contra sobrecorrente.
O diagrama de comando apresenta um temporizador para a correta sincronização dos contatores.

Assinale a alternativa que indica todas as afirmativas corretas.
