Questão 2638800

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 2638800

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Filtros e Fontes/Geradores de Sinais

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Pinhalzinho

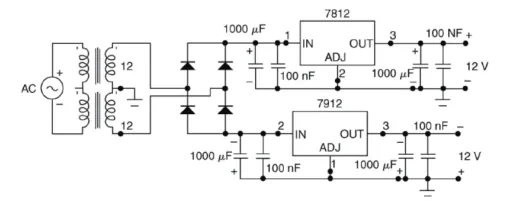

O circuito abaixo mostra uma fonte de alimentação regulada muito utilizada em sistemas eletrônicos.

Fonte: Balbinot, Alexandre / Instrumentação e Fundamentos de Medidas Vol.1.

Assinale a alternativa correta com relação a esta fonte de alimentação.

Alternativa A:
A fonte apresentada é do tipo chaveada e utiliza a topologia Flyback.
Alternativa B:
O sistema usa um retificador de 12 pulsos com capacitores cerâmicos para filtragem da tensão.
Alternativa C:
As duas saídas de tensão da fonte são isoladas eletricamente entre si.
Alternativa D:
Os quatro diodos utilizados são do tipo zener e formam uma ponte de retificação de meia-onda.
Alternativa E:
Os componentes 7812 e 7912 são reguladores de tensão lineares e ajustam as tensões de saída para +12V e –12 V, respectivamente.
