Questão
ID 2578906Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2023 Banca: Instituto ACCESS - ACCESS Órgão: Universidade Federal de Jataí

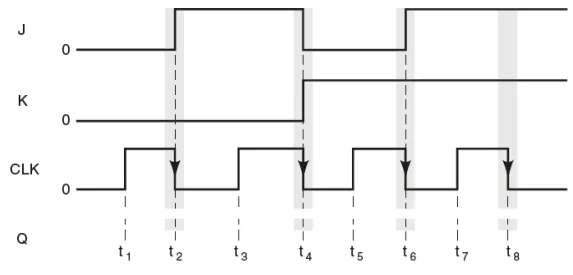

A seguir são apresentadas as formas de onda de entrada de um flipflop do tipo JK com transição por borda de descida.
Considerando que a saída Q é iniciada em 0 e o tempo de hold do flip-flop é igual a zero, a saída Q irá comutar para 1 no instante t igual a
