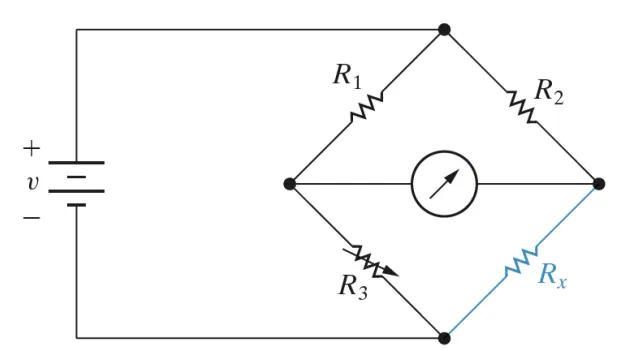

O circuito ponte de Wheatstone indicado a seguir é usado para medir com precisão valores de resistência. O valor de 𝑅 3 é ajustado até que a corrente no amperímetro indique zero. Nessa condição, a resistência 𝑅 𝑥 é dada por

𝑅 𝑥 = \(\frac{R_2}{R_1}R_3\) .

𝑅 𝑥 = \(\frac{R_1}{R_2}R_3\) .

𝑅 𝑥 = \(\frac{R_2}{R_1}\) .

𝑅 𝑥 = \(\frac{R_1}{R_2}\) .

𝑅 𝑥 = \(\frac{R_3}{R_1}R_2\) .

Questão 2578871

Engenharia Elétrica e Engenharia Eletrônica · 2023

ID 2578871

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)

Ano: 2023 Banca: Instituto ACCESS - ACCESS Órgão: Universidade Federal de Jataí

O circuito ponte de Wheatstone indicado a seguir é usado para medir com precisão valores de resistência.

O valor de 𝑅₃ é ajustado até que a corrente no amperímetro indique zero. Nessa condição, a resistência 𝑅_𝑥 é dada por
