Questão
ID 2570560Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Impedâncias de Sequência e Diagramas de Sequências (Componentes Simétricos)
Ano: 2013 Banca: FGV - Fundação Getúlio Vargas Órgão: Assembleia Legislativa do Estado de Mato Grosso

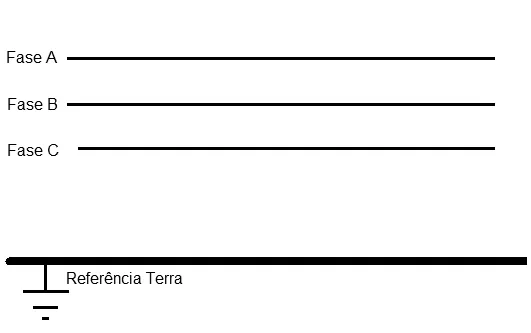

A figura a seguir apresenta o esquema de uma linha de distribuição de energia elétrica.
A matriz transformação inversa em que relaciona os componentes simétricos com os seus respectivos fasores é dada por:
\(\begin{vmatrix} \overrightarrow{I}_1 \\ \overrightarrow{I}_2 \\ \overrightarrow{I}_0 \\ \end{vmatrix}\) = \(\frac{1}{3}\) \(\begin{vmatrix} 1 & ∝ & ∝^2 \\ 1 & ∝^2 & ∝ \\ 1 & 1 & 1 \\ \end{vmatrix}\) x \(\begin{vmatrix} 0 \\ \overrightarrow{I}_B \\ -\overrightarrow{I}_B \\ \end{vmatrix}\)
Essa matriz apresenta condições de contorno para a análise de uma falta (curto‐circuito) entre
