Questão
ID 2570523Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2013 Banca: FGV - Fundação Getúlio Vargas Órgão: Assembleia Legislativa do Estado de Mato Grosso

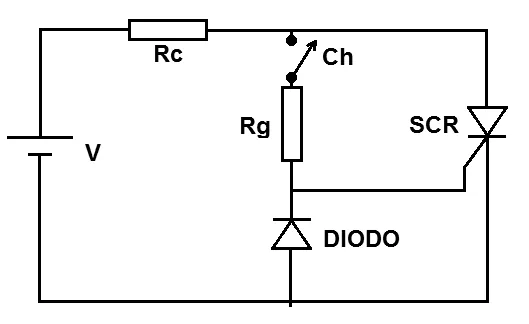

A figura a seguir apresenta um circuito composto de uma fonte V, dois resistores, um SCR, um diodo e uma chave.
A respeito desse circuito, analise as afirmativas a seguir.
I. Ao fechar a chave Ch, o SCR entra em condução, porque o gatilho fica polarizado diretamente.
II. Após iniciar a condução, a chave CH deve permanecer fechada para manter a condução do SCR.
III. O diodo limita a polarização negativa no gatilho, caso a fonte tenha sua polaridade invertida.
Assinale:
