Questão
ID 2570518Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2013 Banca: FGV - Fundação Getúlio Vargas Órgão: Assembleia Legislativa do Estado de Mato Grosso

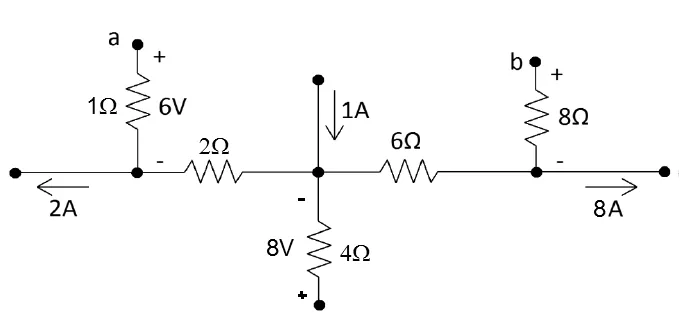

A figura a seguir apresenta um circuito elétrico composto por cinco resistores.
Em alguns ramos são apresentados os valores das correntes elétricas, bem como, em alguns resistores, as respectivas diferenças de potencial. A diferença de potencial Vab desse circuito é igual a
