Questão
ID 2564395Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Controle Eletrônico de Máquinas Elétricas
Ano: 2023 Banca: IDECAN - Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional Órgão: Secretaria de Segurança Pública
O circuito apresentado na Figura, tem a função de inverter o sentido de rotação do Motor de Corrente Contínua (MCC), utilizando uma ponte H com transistores que funcionam como chave (Corte e Saturação). A inversão do sentido do motor é realizada pela chave S. Considerando a Figura, com a chave S ligada ao Ground, quais transistores estarão em saturação?

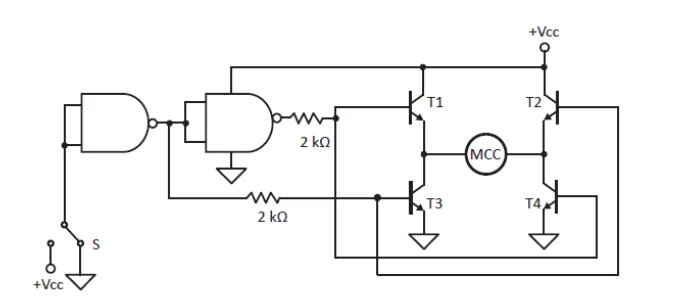

Figura: Circuito de inversão de rotação para motor cc.
