Questão 2564392

Em uma instalação elétrica, cada aparelho conectado à rede elétrica drena corrente e por isso é considerado uma carga. Essas cargas podem ter características resistivas, indutivas e capacitivas. Considere o circuito abaixo. Cada impedância em paralelo (𝑍1, 𝑍2 𝑒 𝑍3) representa uma carga conectada à rede elétrica e a impedância em série (𝑍0) representa o efeito de carga da fiação elétrica. As chaves Ch1, Ch2 e Ch3 são usadas para ligar ou desligar a carga do ramo em que está localizada. A chave Ch0 é a chave geral do circuito, que liga ou desliga todas as cargas de uma vez.

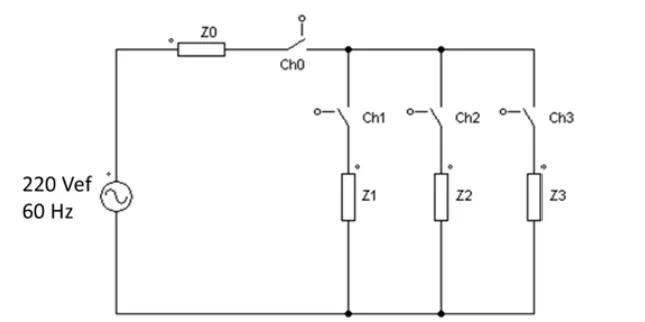

Figura: Circuito elétrico.

Supondo:

𝑍₀ = 10 + 𝑗2

𝑍₁ = 80 + 𝑗80

𝑍₂ = 80 + 𝑗80

𝑍₃ = −𝑗200

A indutância (em 𝑚𝐻) da carga 𝑍₁ e a capacitância (em 𝜇𝐹) da carga 𝑍₃ são,
