Questão 2564383

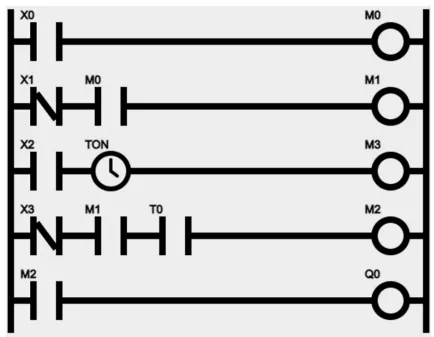

Considere o seguinte programa em linguagem Ladder para CLP.

Figura: Diagrama ladder.

A lógica trabalha apenas com sinais digitais que podem advir de fontes diversas, como botoeiras manuais, sensores digitais e outros, de tal forma que poderia ser modelado como uma única equação utilizando a lógica de boole, em que as chaves NF seriam entradas barradas. Nesse caso, o item que representa a lógica booleana do digrama ladder exposto é,
