Questão
ID 2563091Disciplina: Engenharia Mecatrônica
Assunto: Diagramas de Esforços
Ano: 2014 Banca: FUNCAB - Fundação Professor Carlos Augusto Bittencourt Órgão: Secretaria de Estado do Desenvolvimento Ambiental de Rondônia

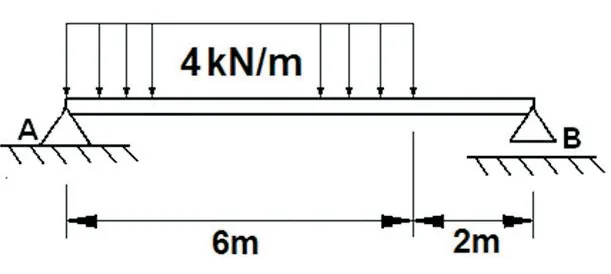

A figura apresentada a seguir mostra uma viga horizontal em equilíbrio, apoiada pelas extremidades nos apoios A e B e submetida a um carregamento distribuído que atua na direção vertical de cima para baixo. Esse carregamento é de 4 kN/m e é homogeneamente distribuído em uma extensão de 6 metros da viga, conforme representado na figura:
Desprezando o peso da viga que sustenta o carregamento, é correto afirmar que a intensidade do MOMENTO FLETOR (em kNm) que atua na seção transversal da viga que fica localizada a uma distância de 3 metros do apoio A é igual a:
