Questão
ID 2557492Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2023 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Assembleia Legislativa de Minas Gerais

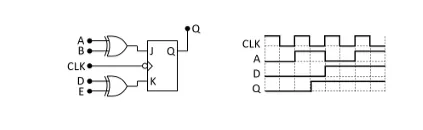

Abaixo é mostrado o diagrama esquemático de um circuito digital e um diagrama temporal, que mostra a saída Q do circuito em função das entradas A, CLK e D.
Os níveis lógicos das entradas B e E, que fazem com que o diagrama temporal corresponda corretamente ao funcionamento do circuito, são:
