Questão 2557488

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 2557488

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos com Amplificadores e com Conversores de Dados

Ano: 2023 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Assembleia Legislativa de Minas Gerais

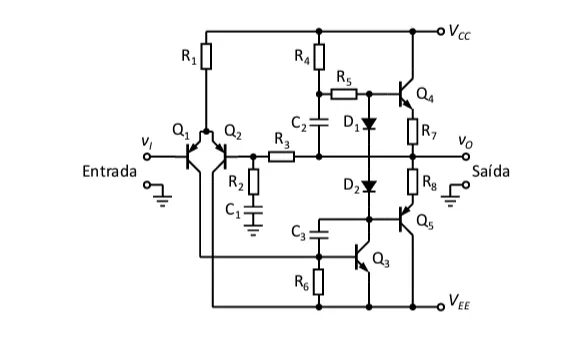

Abaixo é mostrado o diagrama esquemático de um amplificador de potência de áudio. Por causa de um problema de fabricação, os diodos D1 e D2 passaram a se comportar como curto-circuito.

O efeito que esse problema causará no funcionamento do amplificador está corretamente descrito em:

Alternativa A:
A corrente quiescente dos transistores Q4 e Q5 aumentará em relação ao funcionamento normal, elevando a temperatura dos mesmos.
Alternativa B:
A corrente quiescente dos transistores Q4 e Q5 irá tornar-se igual a zero, causando distorção de cruzamento (crossover).
Alternativa C:
O amplificador continuará funcionando, porém, a máxima tensão de saída será limitada a metade do valor em relação ao funcionamento normal.
Alternativa D:
O amplificador não irá funcionar, ou seja, quando excitado convenientemente na entrada, não haverá tensão alguma na saída.
