Questão
ID 2556849Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2022 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Escola de Especialistas de Aeronáutica

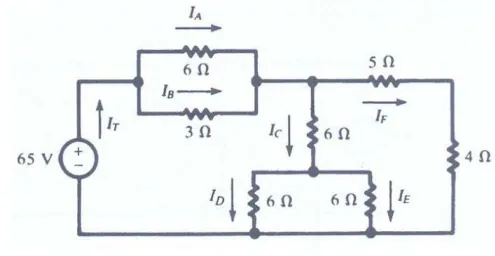

Analise o circuito e relacione as colunas quanto ao valor correto das correntes no circuito. Em seguida, assinale a alternativa com a sequência correta.
1 – IT ___ ( ) 5 A
2 – IA ___ ( ) 10/3 A
3 – IB __ _( ) 10 A
4 – IC _ __( ) 2,5 A
5 – ID _ __( ) 20/3 A
