Questão
ID 2556798Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2022 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Escola de Especialistas de Aeronáutica

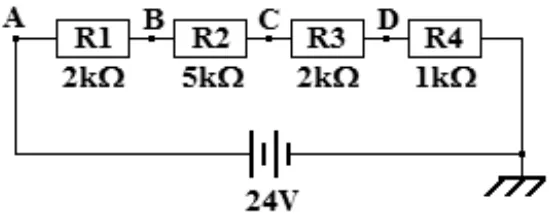

Observe o circuito ilustrado abaixo.
Para os resistores indicados, as medidas de VA, VB, VC e VD devem ser, respectivamente, 24V, 18V, 8V e 2V. Um aluno de eletrônica montou o circuito em um protoboard e, tomando as medidas com um multímetro, coletou as seguintes medições: VA = 24V; VB = 14,4V; VC = 14,4V e VD = 4,8V. Com base nas medidas realizadas pelo aluno, pode-se inferir que
