Questão
ID 2556686Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2022 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Escola de Especialistas de Aeronáutica

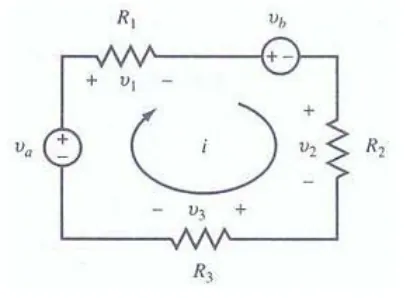

Utilizando a Lei de Kirchhoff das Tensões, analise o circuito e assinale a alternativa com o valor correto da corrente “i”, para R1 = 10 Ω, R2 = 10 Ω, R3 = 5 Ω, Va = 100 V e Vb = 25 V.
