Questão
ID 2556672Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2022 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Escola de Especialistas de Aeronáutica

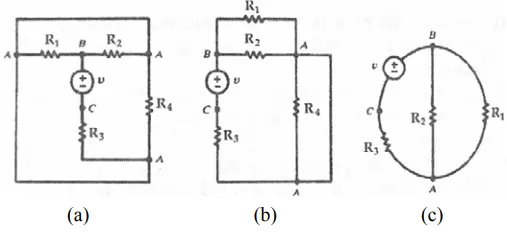

Todo diagrama de circuito pode ser desenhado de várias maneiras, podendo parecer diferentes, mas sendo de fato idênticas. Desse modo, analise os circuitos abaixo e marque V para verdadeiro e F para falso. Em seguida, assinale a alternativa com a sequência correta.
( ) Somente os circuitos (b) e (c) são idênticos.
( ) Os três circuitos são idênticos.
( ) Nenhum circuito é idêntico.
( ) Somente os circuitos (a) e (c) são idênticos.
