Questão
ID 2556269Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2019 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Escola de Especialistas de Aeronáutica

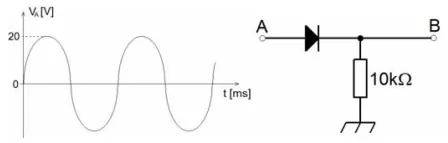

Considere o circuito abaixo onde, no ponto A, é aplicado um sinal senoidal de 40VPP/500Hz.

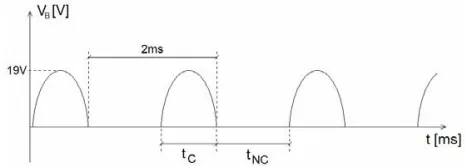

A forma de onda sobre o resistor está ilustrada abaixo, onde tC é o período de condução e tNC é o período de não condução do diodo.
Baseando-se nos dados acima, responda V para verdadeiro e F para falso para as afirmações abaixo. Em seguida, assinale a alternativa com a sequência correta.
( ) tC é menor do que tNC.
( ) A corrente máxima reversa do diodo é de 1,9mA.
( ) A tensão VAB para a transição de não condução para condução do diodo é de 1V.
( ) Se o diodo for invertido de modo que o cátodo fique conectado ao ponto A, tC ficará maior que tNC.
