Questão
ID 2556203Disciplina: Engenharia Mecatrônica
Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo
Ano: 2019 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Escola de Especialistas de Aeronáutica

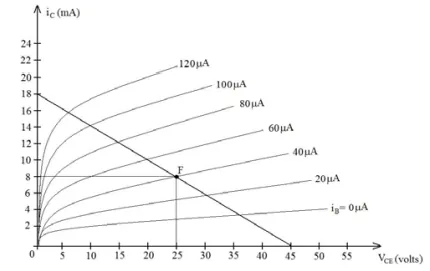

Considere um circuito amplificador básico emissor comum formado por um transistor bipolar de junção e dois resistores. Utilizando o gráfico abaixo, que consiste nas curvas de saída do transistor, calcule o valor dos resistores de coletor e de base desse circuito no ponto F indicado no gráfico. Considere VBE = 1V.
Assinale a alternativa correta.
