No projeto do sistema de proteção contra descargas atmosféricas (SPDA) de um edifício multifamiliar, representado esquematicamente na figura 1, utilizou-se um captor tipo Franklin em uma haste metálica de aço de 7,0 m instalado no topo do edifício e condutores de cobre para o subsistema de descida. Figura 1 - Edifício multifamiliar - vista superior e elevação Tabela 1 - Exemplos de classificação de estruturas (adaptada da tabela B.6 da NBR 5419:2005) Classificação da estrutura Tipo da Estrutura Efeitos das descargas atmosféricas Nível de proteção Estruturas comuns Residências Perfuração da isolação de instalações elétricas, incêndio, e danos materiais Danos normalmente limitados a objetos no ponto de impacto ou no caminho do raio III Teatros, escolas, lojas de departamentos, áreas esportivas e igrejas Danos às instalações elétricas (por exemplo: iluminação) e possibilidade de pânico Falha do sistema de alarme contra incêndio, causando atraso no socorro II Estruturas com risco confinado Estações de telecomunicação usinas elétricas Indústrias Interrupção inaceitável de serviços públicos por breve ou longo período de tempo Risco para as imediações devido a incêndios, e outros com risco de incêndio I Tabela 2 - Espaçamento médio dos condutores de descida não naturais conforme o nível de proteção Nível de proteção Espaçamento médio m I 10 II 15 III 20 IV 25 Tabela 3 - Seções mínimas dos materiais do SPDA Material Captor e anéis intermediários mm 2 Descidas (para estruturas de altura até 20 m) mm 2 Descidas (para estruturas de altura superior a 20m) mm 2 Eletrodo de aterramento mm 2 Cobre 35 16 35 50 Alumínio 70 25 70 - Aço galvanizado a quente ou embutido em concreto 50 50 50 80 Fonte: ABNT NBR 5419:2005 – Proteção de estruturas contra descargas atmosféricas Considerando-se as recomendações de projeto de um SPDA dadas na norma NBR 5419 (tabelas 1, 2 e 3), qual das opções abaixo apresenta o número de descidas e a seção mínima dos condutores para o subsistema de descida, nesta ordem?

Questão 2549244 de Engenharia Elétrica e Engenharia Eletrônica - COPEVE/UFAL 2014

Questão

ID 2549244

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5419 – Proteção Contra Descargas Atmosféricas

Ano: 2014 Banca: COPEVE/UFAL - FUNDEPES Órgão: Companhia de Saneamento de Alagoas

No projeto do sistema de proteção contra descargas atmosféricas (SPDA) de um edifício multifamiliar, representado esquematicamente na figura 1, utilizou-se um captor tipo Franklin em uma haste metálica de aço de 7,0 m instalado no topo do edifício e condutores de cobre para o subsistema de descida.

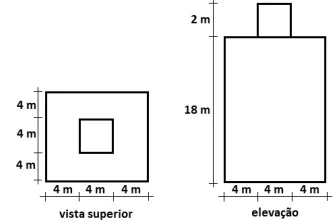

Figura 1 - Edifício multifamiliar - vista superior e elevação

Tabela 1 - Exemplos de classificação de estruturas (adaptada da tabela B.6 da NBR 5419:2005)

Classificação da estrutura	Tipo da Estrutura	Efeitos das descargas atmosféricas	Nível de proteção
Estruturas comuns	Residências	Perfuração da isolação de instalações elétricas, incêndio, e danos materiais Danos normalmente limitados a objetos no ponto de impacto ou no caminho do raio	III
Estruturas comuns	Teatros, escolas, lojas de departamentos, áreas esportivas e igrejas	Danos às instalações elétricas (por exemplo: iluminação) e possibilidade de pânico Falha do sistema de alarme contra incêndio, causando atraso no socorro	II
Estruturas com risco confinado	Estações de telecomunicação usinas elétricas Indústrias	Interrupção inaceitável de serviços públicos por breve ou longo período de tempo Risco para as imediações devido a incêndios, e outros com risco de incêndio	I

Tabela 2 - Espaçamento médio dos condutores de descida não naturais conforme o nível de proteção

Nível de proteção	Espaçamento médio m
I	10
II	15
III	20
IV	25

Tabela 3 - Seções mínimas dos materiais do SPDA

Material	Captor e anéis intermediários mm²	Descidas (para estruturas de altura até 20 m) mm²	Descidas (para estruturas de altura superior a 20m) mm²	Eletrodo de aterramento mm²
Cobre	35	16	35	50
Alumínio	70	25	70	-
Aço galvanizado a quente ou embutido em concreto	50	50	50	80

Fonte: ABNT NBR 5419:2005 – Proteção de estruturas contra descargas atmosféricas

Considerando-se as recomendações de projeto de um SPDA dadas na norma NBR 5419 (tabelas 1, 2 e 3), qual das opções abaixo apresenta o número de descidas e a seção mínima dos condutores para o subsistema de descida, nesta ordem?
