Questão 2549242

Engenharia Mecatrônica · 2014

Questão

ID 2549242

Disciplina: Engenharia Mecatrônica

Assunto: Acionadores Eletro-mecânicos

Ano: 2014 Banca: COPEVE/UFAL - FUNDEPES Órgão: Companhia de Saneamento de Alagoas

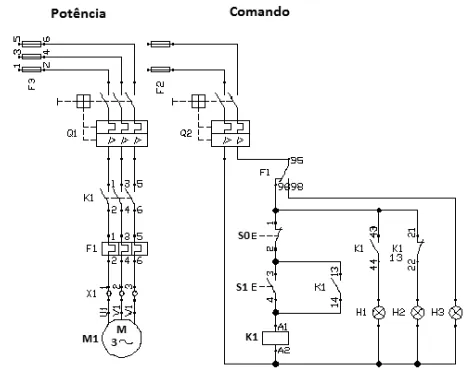

Os circuitos na figura abaixo mostram uma possível configuração para o acionamento de um motor elétrico de indução trifásico.

Com base na análise do funcionamento destes circuitos, verifica-se que

Alternativa A:
o dispositivo Q1 é um relé térmico cuja função é proteger o motor contra correntes de curto-circuito e sobrecarga.
Alternativa B:
o contato de selo 13-14 mantém o motor em funcionamento após o operador retirar o dedo da botoeira S1.
Alternativa C:
são circuitos de comando e de potência para uma partida com reversão e que possuem o recurso de sinalização.
Alternativa D:
as botoeiras S0 e S1 são usadas para mudar o sentido de rotação do motor.
Alternativa E:
a sinalização H3 indica que o sistema está energizado e o motor está funcionando.
