Questão
ID 2549240Disciplina: Engenharia de Telecomunicações
Assunto: Amplificadores Operacionais
Ano: 2014 Banca: COPEVE/UFAL - FUNDEPES Órgão: Companhia de Saneamento de Alagoas

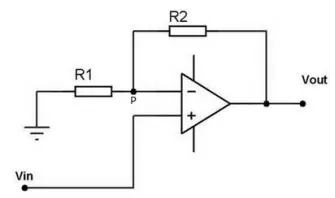

Amplificadores operacionais são circuitos eletrônicos amplamente utilizados em sistemas de instrumentação e controle industrial e uma de suas configurações é apresentada na figura abaixo.
Considerando-se o AOP ideal, alimentado com ±9V, com R1 = 1kΩ e R2 = 2kΩ, o ganho do circuito amplificador acima equivale a
