Questão
ID 2548835Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2014 Banca: FCC - Fundação Carlos Chagas Órgão: Centro de Educação Tecnológica do Amazonas

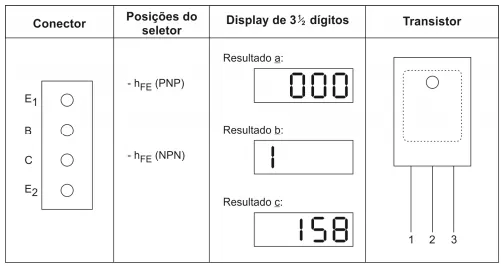

Um multímetro digital é utilizado para testar um transistor. Considere, abaixo, o modelo do conector de teste de transistor, as duas posições do seletor do multímetro, três possíveis resultados mostrados por seu display e a representação do transistor.
Foram realizados os testes seguintes:
Teste | Posição do transistor no conector | Display com seletor na posição − hFE (PNP) | Display com seletor na posição − hFE (NPN) |
1º | (1 − E1) ; (2 − B) ; (3 − C) | b | a |
2º | (1 − B) ; (2 − C) ; (3 − E2) | a | b |
3º | (3 − E1) ; (2 − B) ; (1 − C) | a | b |
4º | (3 − B) ; (2 − C) ; (1 − E2) | c | a |
Após esses testes, trata-se de um transistor
