Questão
ID 2547095Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2014 Banca: FGV - Fundação Getúlio Vargas Órgão: Assembleia Legislativa do Estado da Bahia

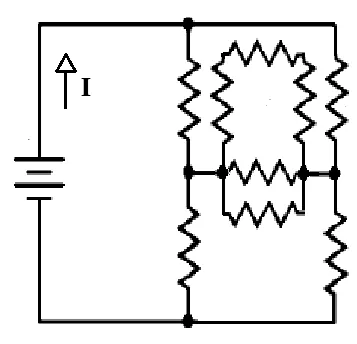

A figura a seguir apresenta um circuito composto por uma fonte de tensão com ddp U e nove resistores com resistências iguais a R.
A corrente elétrica total I é dada pela expressão
