Questão
ID 2547040Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Representação em Valores por Unidade (p.u.)
Ano: 2014 Banca: FGV - Fundação Getúlio Vargas Órgão: Assembleia Legislativa do Estado da Bahia

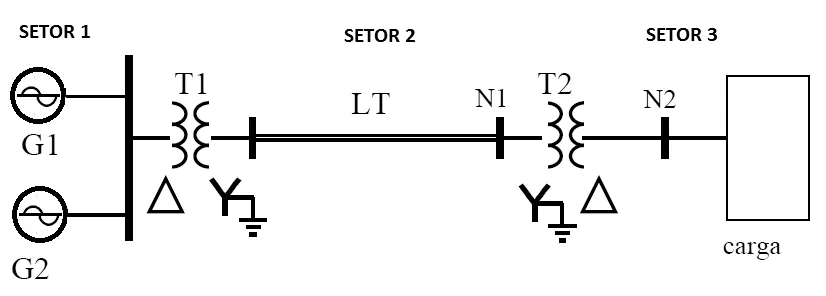

A figura a seguir apresenta um sistema elétrico composto por dois geradores G1 e G2, dois transformadores T1 e T2, uma linha de transmissão LT e uma carga. A linha de transmissão possui uma reatância de 200Ω e a tensão e potência de bases no setor 1 são 10 kV 1.000 kVA.
Sabendo-se que o transformador T1 tem como tensões do lado do setor 1 e setor 2, respectivamente, 10 kV e 100 kV, a impedância da linha de transmissão em p.u. é
