A figura a seguir apresenta a topologia de um circuito inversor, cujo funcionamento se baseia na abertura e fechamento das chaves S 1 , S 2 , S 3 e S 4 . Considere as afirmativas abaixo a respeito desse circuito: I. O par de chaves S 1 e S 4 devem estar no mesmo estado, assim como o par S 2 e S 3 , contudo,cada par de chaves deve estar com o estado contrário um do outro. II. A forma de onda da tensão na carga resistiva R é: III. A forma de onda da corrente na carga para uma carga indutiva é: Assinale:

se somente a afirmativa I estiver correta.

se somente a afirmativa II estiver correta.

se somente a afirmativa III estiver correta.

se somente as afirmativas I e II estiverem corretas.

se somente as afirmativas I e III estiverem corretas.

Questão 2547018

Engenharia Elétrica e Engenharia Eletrônica · 2014

Questão

ID 2547018

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2014 Banca: FGV - Fundação Getúlio Vargas Órgão: Assembleia Legislativa do Estado da Bahia

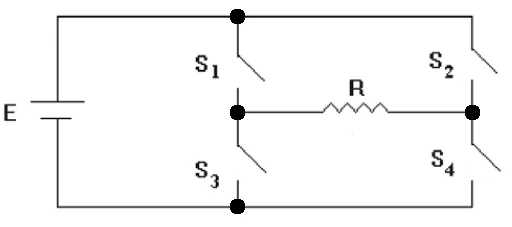

A figura a seguir apresenta a topologia de um circuito inversor, cujo funcionamento se baseia na abertura e fechamento das chaves S₁, S₂, S₃ e S₄. Considere as afirmativas abaixo a respeito desse circuito:

I. O par de chaves S₁ e S₄ devem estar no mesmo estado, assim como o par S₂ e S₃, contudo,cada par de chaves deve estar com o estado contrário um do outro.

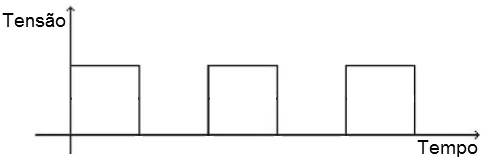

II. A forma de onda da tensão na carga resistiva R é:

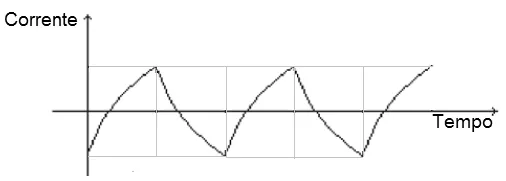

III. A forma de onda da corrente na carga para uma carga indutiva é:

Assinale:
