Questão 2544469

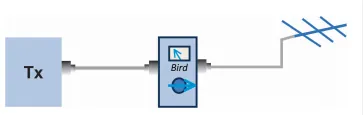

Um “Bird” é um instrumento de medida muito conhecido em eletrônica das telecomunicações e que mede as potências diretas e refletidas na saída de um transmissor, Tx, de RF. Em realidade, “Bird”, é o nome do fabricante do instrumento, que foi vulgarizado pelo uso. Ele é inserido em série com o cabo coaxial de ligação da saída do transmissor, no caso, com uma antena, como mostra o desenho a seguir.

Acoplando o transmissor a uma antena e ao instrumento ajustado para a frequência de transmissão, um técnico mediu: potência direta = 100,0 W; potência refletida = 4,0 W. Os valores mostram o casamento da antena com a impedância de saída do transmissor e o cabo coaxial. O coeficiente de reflexão é de:
