Questão
ID 2544458Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2014 Banca: BIO RIO - Fundação BIO-RIO Órgão: Empresa Gerencial de Projetos Navais

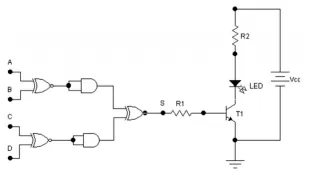

O circuito abaixo está perfeitamente polarizado, inclusive os integrados lógicos (a polarização dos integrados não é mostrada) e funciona perfeitamente.
As entradas “A”, “B” “C” e “D” são níveis lógicos compatíveis com os integrados e formam uma palavra digital ABCD, onde “A” é o dígito mais significativo. O LED acenderá somente quando:
