Questão
ID 2543623Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais

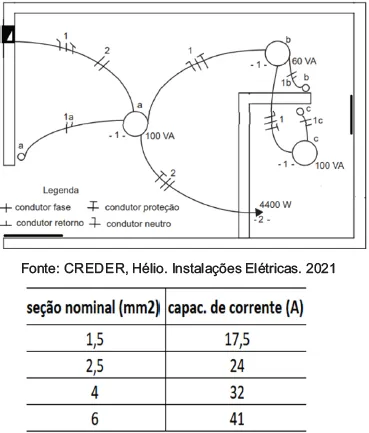

A figura a seguir mostra parte da instalação elétrica de um imóvel com tensão de 220 V. A planta apresenta dois circuitos. O chuveiro demanda potência de 4400W, alimentado por tomada de uso específico. Considere condutores de cobre, isolação em PVC à temperatura ambiente de 30ºC. A tabela mostra a capacidade de corrente de condutores, para circuitos monofásicos e bifásicos, de acordo com a norma NBR 5410.
Para o fator de correção de número de circuito e de temperatura igual a 1, o condutor adequado para instalar o chuveiro corresponde a:
