Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais

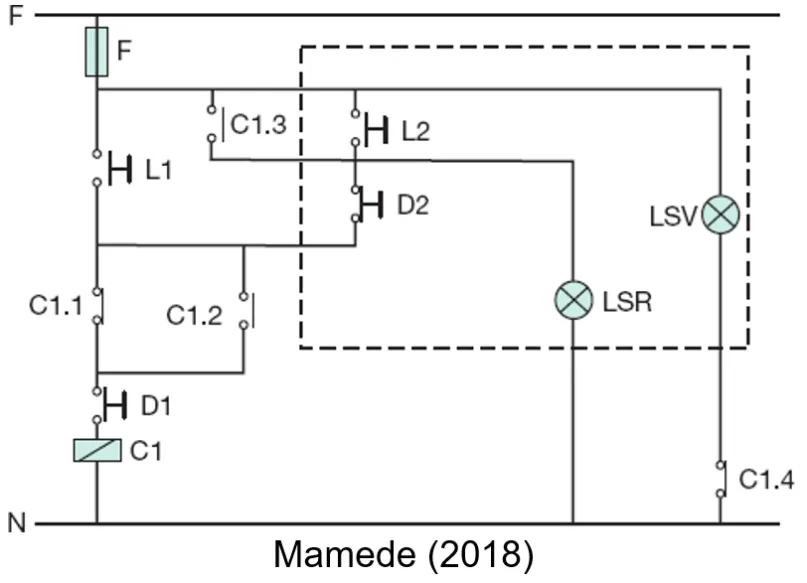

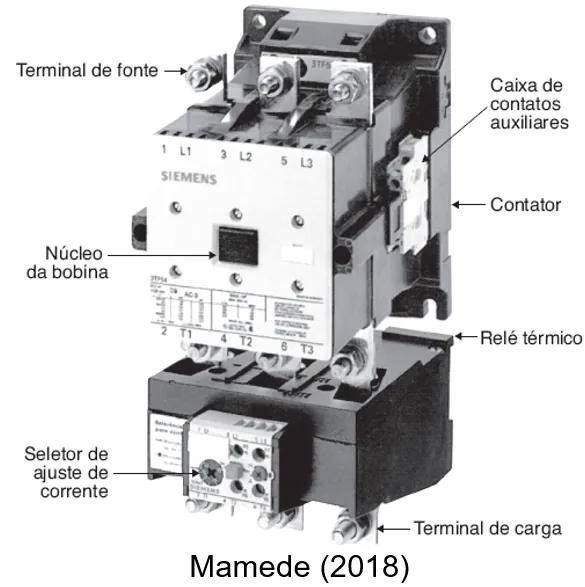

O princípio de funcionamento de contatores baseia-se na força magnética originada pela energização de bobina e na força mecânica proveniente do conjunto de molas, preso à estrutura dos contatos móveis. As figuras a seguir mostram partes constituintes do dispositivo e diagrama de comando de contator (C1), de acionamento local, com aplicação em motores elétricos, composto por núcleo magnético bipartido, bobina que atua por efeito eletromagnético e contatos elétricos NA/NF.

(Fonte: Mamede, 2018)

Em relação aos contatores, é correto afirmar que:

Alternativa A:
são construídos para operar em baixa frequência e gerar arco elétrico permanente no ar sem afetar o funcionamento
Alternativa B:
quando energizada a bobina, a força eletromecânica se sobrepõe à mecânica das molas e fecha os contatos móveis sobre os fixos, ligados aos terminais do circuito
Alternativa C:
são construídos para suportar baixo número de manobras e dimensionados em função da corrente nominal do circuito, do número de manobras
Alternativa D:
os contatores pequenos, quando têm os seus contatos danificados, podem ser recuperados e inseridos na planta industrial
