Questão
ID 2543519Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais
Para gerar o transporte de saída adequado de um subtrator completo, a porta lógica de três entradas que deve ser utilizada no lugar indicado com uma interrogação (?) na figura 9 é:

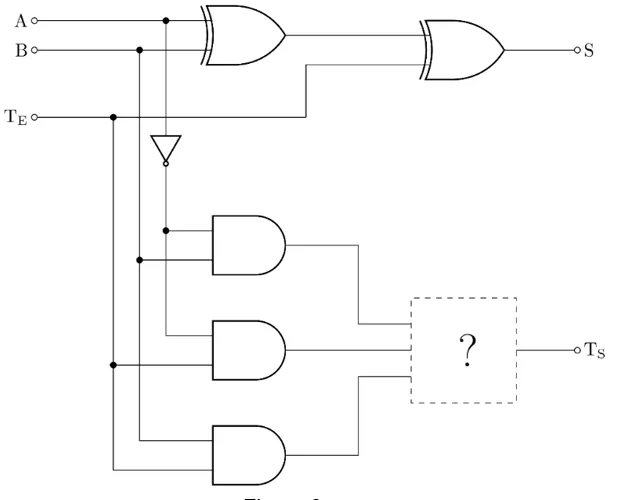

Figura 9. Circuito Subtrator Completo
