Questão
ID 2543493Disciplina: Engenharia Mecatrônica
Assuntos: Eletrônica de Potência: Retificadores, Inversores, PWM
Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais

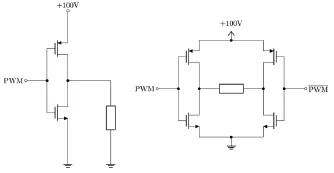

Os circuitos de meia ponte e ponte completa, mostrados nas figuras 5 e 6, alimentam uma carga e são acionados por um sinal PWM que tem valor mínimo 0 V e valor máximo 5 V.
Figura 5. Circuito Meia Ponte ___________ Figura 6. Circuito Ponte Completa
Os valores máximo e mínimo de tensão na carga, para cada tipo de ponte, são respectivamente:
