Questão
ID 2543485Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais
Considerar que o transistor do circuito Y tenha VBE = 0,7 V e β = 100.

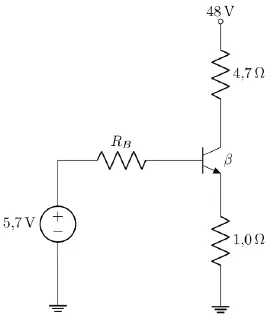

Figura 4. Circuito Y
O valor de RB no circuito da figura 4, de forma que circule uma corrente de 1 A pelo resistor de 4,7 Ω é:
