Questão
ID 2543478Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais

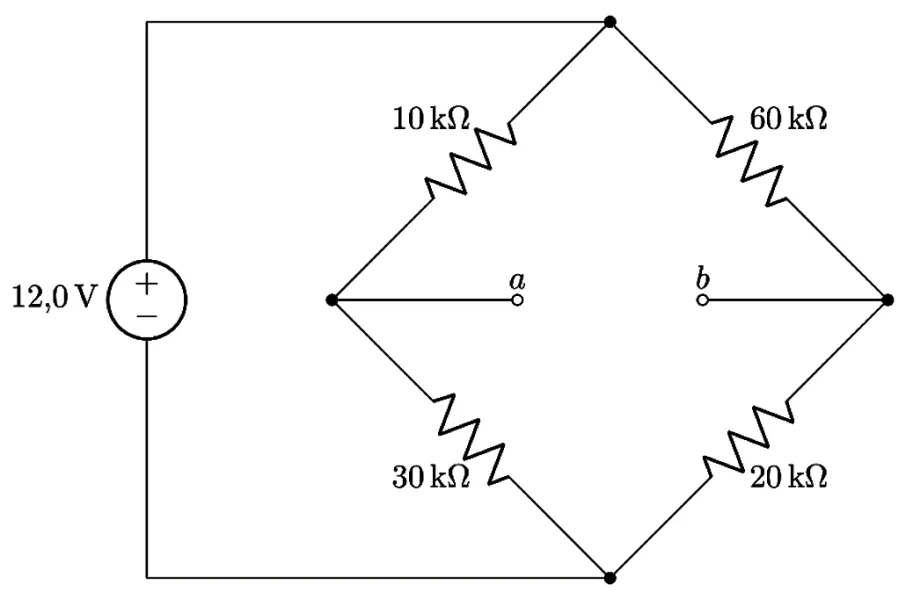

A figura 1 apresenta uma ponte de Wheatstone.
Figura 1. Ponte de Wheatstone
Os parâmetros do circuito equivalente de Thevenin desta ponte de Wheatstone, a tensão de circuito aberto e a resistência equivalente, em relação aos terminais a-b, são, respectivamente:
