Questão
ID 2543168Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Potência: Instantânea, Ativa, Reativa, Aparente e Complexa
Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais

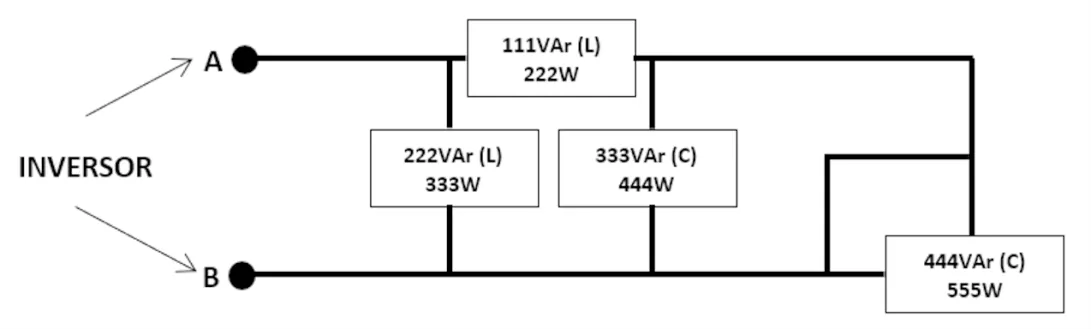

A figura a seguir é um circuito elétrico representado por blocos de cargas com suas respectivas potências nominais. Para que as cargas recebam tensão senoidal pura, o circuito é alimentado por um inversor DC → AC, utilizando uma modulação senoidal PWM (Pulse With Modulaton - pulso com modulação). O tipo de alimentação permite concluir sobre como as potências são consumidas ou trocadas pelas cargas com predominância indutiva (L) e capacitiva (C).
Com relação ao circuito alimentado entre os pontos A e B, os respectivos valores da potência ativa, em W, e da potência reativa, em VAr, solicitados ao INVERSOR são:
