Questão
ID 2543097Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: CLP (Controlador Lógico Programável) e SCADA
Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais
A figura 8 apresenta uma imagem que serve de base para responder à questão 46.

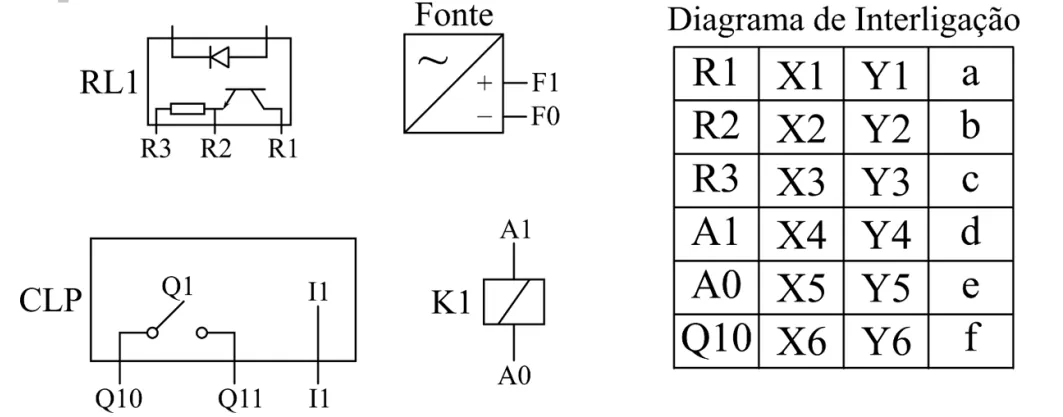

Figura 8 - Diagrama de interligação
Um CLP deve acionar uma bobina K1 de 24 V após um relé de estado sólido RL1 ser acionado por um sinal externo. Todos os dispositivos são alimentados por uma fonte de alimentação 24V com terminais F1 (+24V) e F0 (0V – GND).
Em relação ao trecho do diagrama de interligação que representa parte da régua de bornes do gabinete desse sistema, as ligações feitas nas posições a-b-cd- e-f, respectivamente, utilizando a nomenclatura da figura, supondo que as demais ligações foram feitas de forma adequada, correspondem a:
