Questão 2543071

Engenharia Elétrica e Engenharia Eletrônica · 2021

Questão

ID 2543071

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos com Amplificadores e com Conversores de Dados

Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais

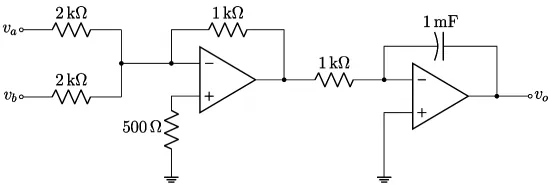

A figura 1 mostra um circuito com dois amplificadores operacionais.

Figura 1 - Circuito

Supondo que ambos os amplificadores operacionais são alimentados por tensão simétrica ±15 V e que as entradas v_a e v_b são limitadas a ±5 V no circuito acima, a expressão que relaciona a saída às entradas é:
